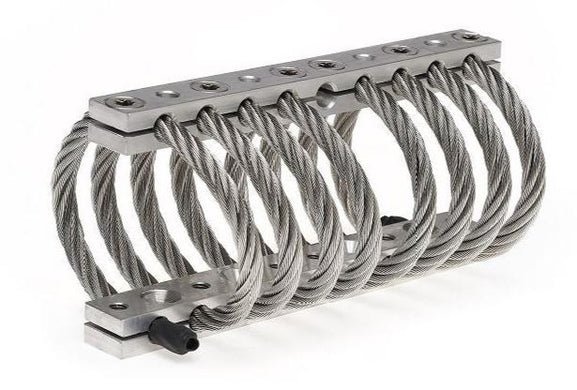

Supports de câbles métalliques à bobine hélicoïdale de grande taille (Cavoflex) - 10 - fil de 32 mm

Conçus à l'origine pour un usage militaire, ils sont désormais beaucoup plus répandus dans leur application et sont toujours utilisés par l'OTAN et d'autres organisations de défense.

Les gaines Cavoflex sont couramment utilisées pour la gestion des chocs et des vibrations et excellent dans ces deux domaines. Notre gamme standard couvre des diamètres de fil de 1,5 à 32 mm, mais des options sur mesure peuvent être réalisées.

Les produits standards ont été soumis à des tests approfondis pour générer des données de performance. En raison de la nature non linéaire des performances du produit, les résultats réels en matière de vibrations et de chocs sont beaucoup plus fiables que les modèles théoriques.

Attention : le téléchargement de la fiche technique de ces supports Cavoflex est plus facile à lire que cette page. Nous n'avons volontairement pas fourni ici les données de charge et de déflexion, car nous vous recommandons vivement de demander conseil lors de la sélection de ces supports.

Les principales caractéristiques de cette gamme sont les suivantes :

• Anti-vibration et anti-choc multidirectionnel
• Fiabilité exceptionnelle, longue durée de vie et faible vieillissement
• Amortissement élevé ; la transmissibilité à la résonance est inférieure à 3.
• Non magnétique et résistant à la corrosion
• Plage de température de -100°C à +260°C
• Les supports sont généralement proposés avec 8 ou 10 boucles de câble métallique, mais moins de boucles sont disponibles.

Matériels:

• Câble : Acier inoxydable (316)
• Barres : Alliage d'Aluminium (6000) avec traitement de surface SURTEC 650.
  • L'acier inoxydable est facultatif
• Vis et inserts : Acier inoxydable

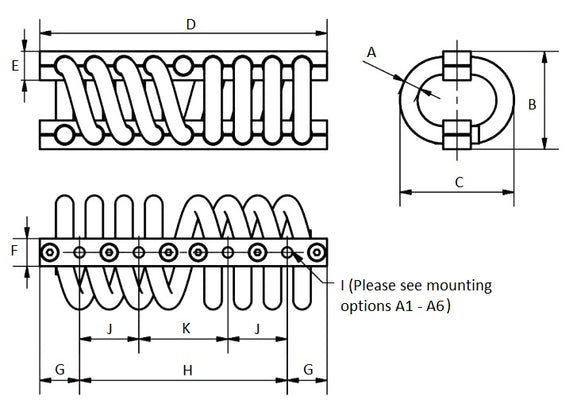

Tous les produits doivent être spécifiés avec un type de fixation (par exemple « -A4 ») qui peut être ajouté aux notes lors du processus de paiement. Cela a une incidence sur le fait que la valeur « I » dans le tableau ci-dessous corresponde à la dimension du filetage ou du trou traversant :

• A1 : Trous fraisés des deux côtés
• A2 : Inserts filetés des deux côtés
• A3 : Trous fraisés d'un côté, inserts filetés de l'autre
• A4 : Trous fraisés d'un côté, trous traversants de l'autre
• A5 : Trous traversants des deux côtés
• A6 : Trous traversants d'un côté, inserts filetés de l'autre

Remarque : il n'est pas possible de conserver toutes les tailles en stock, les délais de livraison pour ces produits sont donc de 3 à 10 semaines selon le moment de la commande - les périodes de vacances ont des délais de livraison plus longs.

Pour comparer les produits, il est probablement plus facile de consulter le téléchargement de la fiche technique plutôt que le tableau ci-dessous.
