Informations sur le produit
Description
Les bagues SAB (bushings) sont de simples bagues collées avec une chambre à air.
Avec un tube intérieur collé et aucun tube extérieur en métal, un SAB est conçu pour s'adapter à un boîtier usiné. Un ajustement serré fournit une précompression utile. Cette construction est destinée à des charges axiales ou de torsion/rotation limitées car le tube extérieur glissera après un certain point. Le point auquel il glissera dépend du niveau de
compression.
L'élément en caoutchouc extérieur est conçu pour être ajusté par compression dans un boîtier extérieur. Le niveau d'interférence est généralement de 0,25 mm (diamètre) pour un boîtier extérieur d'environ 6 mm et jusqu'à 2 mm pour un boîtier extérieur d'environ 70 mm de diamètre. Des niveaux d'interférence plus élevés sont tout à fait possibles (nous avons vu des applications avec 4 fois ces niveaux où une précompression plus élevée était nécessaire).

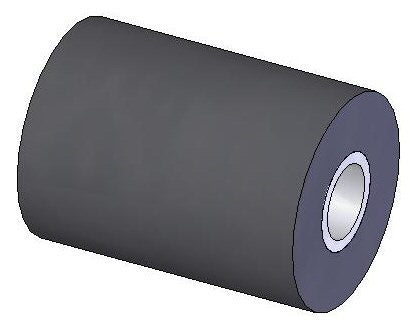

Attention : les crêtes supplémentaires sur la bague SAB sur la photo ne sont normalement pas présentes.
Comme toujours, si vous avez des questions, n'hésitez pas à nous contacter.

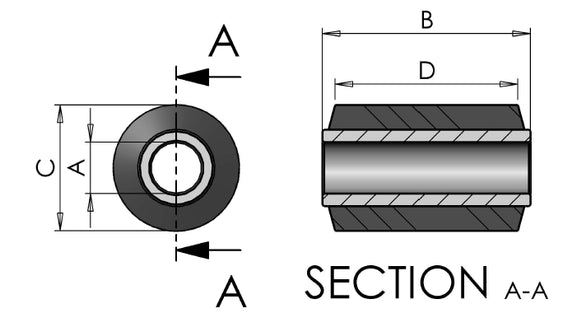

| Nom du produit | A - Alésage (mm) | B - Longueur de la chambre à air (mm) | C - Diamètre extérieur (mm) | D - Longueur extérieure du caoutchouc |
| SAB 930 | 9.6 | 36,5 | 21,8 | 35,5 |
| SAB 935 | 12.8 | 38.1 | 28.0 | 37,5 |
| SAB 1013 | 11.2 | 63,5 | 38.2 | 49,9 |
| SAB 1024 | 19.1 | 78,5 | 35,9 | 56,4 |
| SAB 1060 | 12.8 | 76,2 | 27.1 | 35,5 |
| SAB 1071 | 11.2 | 38,9 | 23.4 | 33,8 |
